Stabilizzatore di pressione - P1: 60÷100
   |
ST846-A e ST846 A/SF P1 : 60 ÷ 100 mbar - P2 : 13,7 ÷ 30 mbar

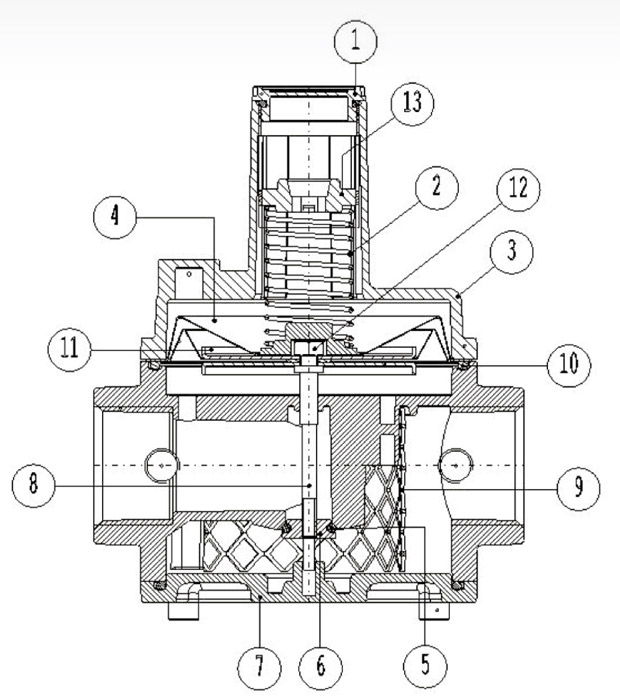

COMPONENTI 1. Tappo in plastica 2. Molla di regolazione 3. Coperchio 4. Membrana 5. O-ring tenuta 6. Otturatore 7. Coperchio inferiore 8. Perno otturatore 9. Organo filtrante 10. Membrana funzionamento 11. Disco membrana 12. Dado ferma membrana 13. Regolatore di pressione CARATTERISTICHE TECNICHE Versione: A ed A/SF Cod. Molla: 847/1 P1: 60 ÷ 100 mbar P2: 13,7 ÷ 30 mbar Q min: vedere grafi ci curve caratteristiche Q max: vedere grafi ci curve caratteristiche Rif. Norma EN 88-1 Impiego: gas della I°, II° e III° famiglia Classe del regolatore: A Gruppo del regolatore: 2 Temp. Ambiente: -15°C ÷ +60°C Attacchi: EN ISO 228 - G1/2", G3/4" Certifi cato CE No. 51BS3443
DESCRIZIONE
Stabilizzatore di pressione serie ST846-A ed ST846-A/SF DN 15, 20, 25 (G1/2", G3/4", G1") Per la sua precisione di regolazione, questo apparecchio è particolarmente adatto per piccole utenze e dove l’erogazione del gas avviene in modo non uniforme. La variante Senza Filtro viene identificata aggiungendo "/SF" al codice. ATTENZIONE!!! LE SEGUENTI OPERAZIONI DEVONO ESSERE ESEGUITE DA TECNICI QUALIFICATI. NOTE PER L'INSTALLAZIONE Il regolatore/stabilizzatore viene normalmente posizionato prima dell’utenza. Prima dell'installazione si consiglia di valutare e verificare le condizioni a monte dello stesso (possibile sovrapressione o guasto di componenti, sporco, prodotti di corrosione nelle tubature, ecc.). In modo particolare, per i regolatori/stabilizzatori nella versione Senza Filtro (modelli "/SF"), deve essere installato (a monte dello stesso) un filtro la cui massima dimensione della maglia non deve essere maggiore di 1,5 mm e deve impedire il passaggio di un calibro di diametro 1 mm. Il regolatore/stabilizzatore deve essere installato in posizione verticale (come in fig. 1) con la freccia - che indica il senso di flusso del Gas - (in rilievo sul corpo del regolatore) rivolta verso l’utenza. All’esterno del regolatore/stabilizzatore (in corrispondenza della connessione in ingresso e della connessione in uscita) è installata una presa di pressione (UNI 8978) per il controllo della pressione. Questo regolatore/ stabilizzatore ha la capacità di lock-up. TARATURA Prima di avviare l’impianto, assicurarsi che la molla in dotazione allo stabilizzatore sia adeguata alla pressione di regolazione desiderata, in riferimento alla pressione di alimentazione (pressione in rete). Dopo aver tolto il tappo in plastica (1), posizionare il regolatore di pressione (13) al minimo di taratura (completamente svitato), quindi avviare l’impianto e, controllando la pressione di regolazione, avvitare il regolatore stesso fino alla pressione voluta. Al termine della regolazione, riposizionare il tappo in plastica (1) tolto in precedenza ed apporre un sigillo (laccatura) per evitare manomissioni. MESSA FUORI SERVIZIO Svitare il tappo (1) ed avvitare il regolatore (13) fino a fine corsa. SCALA COMPARATIVA DELLE PORTATE
|
